Как собрать дымоход

Сборка дымохода является одной из наиболее важных задач при установке системы отопления в доме или коттедже. Дымоход — обязательно устанавливается под дровяные печи и камины и выходит на крышу (на участок). Это сложный процесс, который требует тщательного подхода, знаний строительных норм и правил, а также опыта работы с дымоходными системами. Правильная сборка дымохода обеспечит эффективное удаление продуктов сгорания и предотвратит возможные опасности, такие как задымление помещений, появление конденсата и даже возгорание. Внутри этой статьи мы подробно рассмотрим, как правильно собрать дымоход, разберем особенности различных типов дымоходов и дадим советы, как избежать распространенных ошибок.

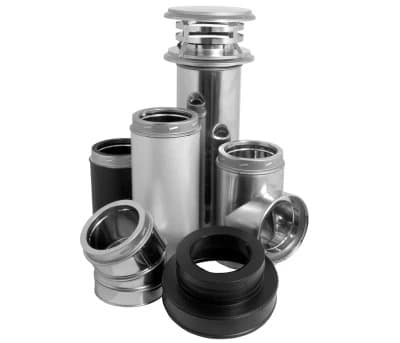

Устройство дымохода и выбор

Дымоход – это конструкция, которая предназначена для отвода продуктов сгорания из помещения наружу, который может состоять из разных материалов, включая металл и нержавеющую сталь. Продукты сгорания, включая дым и газы, выводятся через систему труб и других элементов, которые образуют дымоход. Он выполняет важную функцию – поддерживает нормальную работу отопительных приборов и обеспечивает безопасность жилого помещения. В случае неправильного монтажа или несоответствия материалов и размеров дымохода возможны опасные ситуации, такие как недостаточная тяга, обратная тяга или даже возгорание. Выбор дымохода зависит от многих факторов. Для правильного подбора нужно знать: высота дымохода снаружи и внутри, размер диаметра дымохода внутри, дымохода диаметр снаружи и точный материал.

С выбора дымохода начинается весь процесс, поэтому подбирайте правильно баки, буржуйки и заслонки для печки, а также материалы. Для того чтобы правильно собрать дымоход, необходимо учитывать множество факторов, которые напрямую зависят от типа используемых материалов и конструкции. Современные дымоходы могут быть изготовлены из различных материалов – от традиционного кирпича, до современных металлических или керамических труб (керамический дымоход). Нужно понимать, что каждый элемент дымохода играет свою роль в его общей работе и влияет на эффективность удаления продуктов сгорания. Элементы дымохода включают:

• Трубы. Основной участок дымохода, по которой проходят дым и газы. Трубы могут быть прямыми или с изгибами, а также иметь различные диаметры в зависимости от типа отопительного прибора. Самые распространенные трубы из нержавейки (дымоход из нержавейки)
• Патрубок. Элемент, соединяющий отопительный прибор с основной трубой дымохода. Патрубок должен быть выполнен из материалов, устойчивых к высоким температурам и коррозии.
• Тройник. Используется для нескольких труб или для установки ревизии и конденсатоотводчика. Тройник должен обеспечивать плотное соединение без утечек.
• Проверка. Специальный элемент, через который можно провести осмотр и чистку дымохода, не разбирая всю систему. Проверка необходима для поддержания системы в рабочем состоянии.
• Оголовок. Завершающий участок дымохода, которая устанавливается на его выходе. Оголовок защищает дымоход от попадания осадков и посторонних предметов, таких как листья или мусор.

Каждый из этих элементов должен быть правильно подобран и установлен, чтобы система работала безопасно.

Важно учитывать, что неправильный выбор материалов или нарушение технологии монтажа могут привести к серьезным проблемам, включая утечку дымовых газов и конденсат.

Также следует учесть, что есть разные типы дымоходов. Это одностенные, двустенные и сэндвич-дымоходы. Последний состоит из нескольких труб разного диаметра. Трубы сэндвич дымохода вставлены друг в друга. Пространство между стенками дымохода заполняется минеральной ватой, что обеспечивает хорошую тягу и теплоизоляцию. Также учтите, что металлический дымоход можно самостоятельно.

Когда можно собрать дымоход «по конденсату», а когда «по дыму»?

Сборка дымохода может выполняться двумя основными способами: «по конденсату» и «по дыму». Эти термины относятся к направлению фиксации элементов труб и определяют, как будет работать система в целом.

Сборка «по конденсату» предполагает, что каждый верхний элемент трубы вставляется внутрь нижнего. Это обеспечивает свободное стекание влаги, образующегося внутри трубы, вниз по системе, не выходя наружу через стыки. Данный способ применяется, когда отопительная система работает при низких температурах, что способствует образованию значительного количества конденсата. Это актуально для современных газовых котлов, конденсационных котлов и других приборов с низким температурным режимом.

Сборка «по дыму» проводится противоположным образом – верхний элемент трубы надевается на нижний. Такой способ позволяет минимизировать утечку дымовых газов через соединительные швы, что актуально для твердотопливных котлов и печей, где продукты сгорания имеют высокую температуру. Этот способ также помогает предотвратить проникновение холодного воздуха в дымоход, что может негативно сказаться на тяге и эффективности системы.

Оба варианта имеют свои преимущества и применяются в зависимости от конкретных условий эксплуатации. Выбор способа сборки должен основываться на типе отопительного прибора, материалах, используемых для труб, и климатических условиях. Неправильный выбор способа сборки может привести к серьезным проблемам, таким как плохая тяга и дымоотвод, обратная тяга.

Также следует учесть другие факторы. Процесс монтажа дымохода через деревянные перекрытия требует соблюдения норм противопожарной безопасности. Расстояние между металлическими частями дымохода и деревянными конструкциями должно составлять не менее определенного значения, указанного в СНиП 41-01-2003. Также деревянные системы дымохода должны быть вдали от источников огня. Стоит также правильно провести монтаж дымохода через кровлю, чтобы продукты горения выходили с минимальными потерями тяги.

Почему образуется конденсат?

Конденсат в дымоходе – это одна из наиболее распространенных проблем, с которой сталкиваются владельцы отопительных систем. Конденсат – это жидкость, образующаяся при охлаждении водяных паров, содержащихся в дымовых газах. Он может представлять собой серьезную проблему, так как содержит кислоты, способные разрушать материалы дымохода, что приводит к его быстрому износу и снижению эффективности.

Причины образования конденсата могут быть различными, но главные из них включают:

• Низкая температура дымовых газов. Когда температура продуктов сгорания падает ниже точки росы, водяной пар начинает конденсироваться на стенках трубы. Это особенно актуально для котлов низких температур, работающих на газе или другом топливе, где температура дыма не превышает 100 градусов Цельсия.
• Недостаточная теплоизоляция дымохода, несопоставима с длиной трубы. Если трубы дымохода не имеют достаточной теплоизоляции, они быстро охлаждаются, что приводит к образованию конденсата. В условиях холодного климата это может стать серьезной проблемой, так как конденсат будет образовываться даже при небольших изменениях температуры.
• Неправильная сборка дымохода. Неправильное соединение элементов при сборке «по дыму», может привести к тому, что холодный воздух будет проникать внутрь системы. Это не только ухудшает тягу, но и способствует охлаждению дымовых газов и увеличивает вероятность образования конденсата.

Конденсат представляет собой смесь воды и агрессивных химических соединений, таких как серная кислота. При длительном воздействии он может вызвать коррозию металлических частей дымохода, разрушение кирпичной кладки и другие серьезные повреждения. Поэтому важно правильно выбрать конструкции дымохода и создать надлежащую теплоизоляцию. Если дымоход подсоединен в источник, где есть баки (например, к печи для бани), то следует внимательно проверить все.

Как собрать, если дымоход «по конденсату»?

Сборка дымохода «по конденсату» является оптимальным решением для систем, работающих на низких режимах, таких как газовые и конденсационные котлы. Этот метод позволяет отводить конденсат, предотвращая его накопление внутри дымохода и разрушение труб. Рассмотрим пошагово, как правильно собрать дымоход «по конденсату».

1. Выбор правильного диаметра трубы дымохода. Перед началом монтажа необходимо правильно подобрать диаметр трубы. Он должен соответствовать выходному патрубку отопительного прибора, чтобы создать надежное соединение и предотвратить утечку дымовых газов.
2. Установка патрубка. Первый шаг в сборке дымохода – установка патрубка на выходное отверстие отопительного прибора. Патрубок должен быть герметично закреплен, чтобы избежать утечек дыма и сделать надежное соединение с основной трубой.
3. Соединение труб. Процесс сборки начинается с нижнего элемента. Верхний элемент трубы вставляется внутрь нижнего, что обеспечивает свободное стекание конденсата вниз. Следите за тем, чтобы соединения были плотными и герметичными, чтобы не было оттока дымовых газов и конденсата.
4. Монтаж тройника. После того как основная труба собрана, устанавливается тройник. Он необходим для подключения ревизии и конденсатоотводчика, который будет отводить лишнюю влагу из системы. Тройник должен быть установлен с учетом направления движения конденсата.
5. Установка оголовка. На завершающем этапе сборки монтируется оголовок, который устанавливается на выходе дымохода. Он выполняет защитную функцию, предотвращая попадание осадков и посторонних предметов в дымоход. Учтите, что его лучше устанавливать на поверхность прохода вертикально в качестве завершения канала, во время каждого последнего этапа работ.

После завершения сборки необходимо проверить систему на герметичность и правильность установки всех элементов. Правильно собранный дымоход «по конденсату» обеспечит надежную работу отопительной системы и предотвращает избыточность количества влаги внутри труб.

Сборка трубы «по дыму»

Сборка дымохода «по дыму» – это метод, который используется для твердотопливных котлов и печей, где температура дымовых газов значительно выше, чем в газовых котлах. Этот метод позволяет предотвратить утечку продуктов сгорания через соединительные швы. Рассмотрим процесс сборки дымохода «по дыму».

1. Подготовка к сборке. Как и в случае с методом «по конденсату», сначала необходимо правильно выбрать диаметр трубы и подготовить все необходимые элементы. Важно, чтобы трубы были изготовлены из материалов, способных выдерживать высокие температуры. Также проверьте соотношение с длиной трубы.
2. Соединение труб. В этом методе верхний элемент трубы надевается на нижний. Такое соединение предотвращает утечку дымовых газов через стыки и способствует улучшению тяги в системе. Все соединения должны быть выполнены герметично, чтобы избежать попадания холодного воздуха внутрь системы.
3. Особенности монтажа тройника и ревизии. После установки основных труб необходимо установить тройник для подключения ревизии. Ревизия позволит проводить регулярную чистку дымохода без необходимости разбирать всю систему.
4. Монтаж оголовка. Как и в методе «по конденсату», завершающим этапом является установка оголовка, который защитит дымоход от внешних воздействий.

Сборка дымохода «по дыму» требует дополнительно особого внимания к герметичности всех соединений, так как любая утечка может стать серьезной проблемой, включая задымление помещений и ухудшение тяги. Этот метод рекомендуется для систем, где важна высокая температура продуктов сгорания.

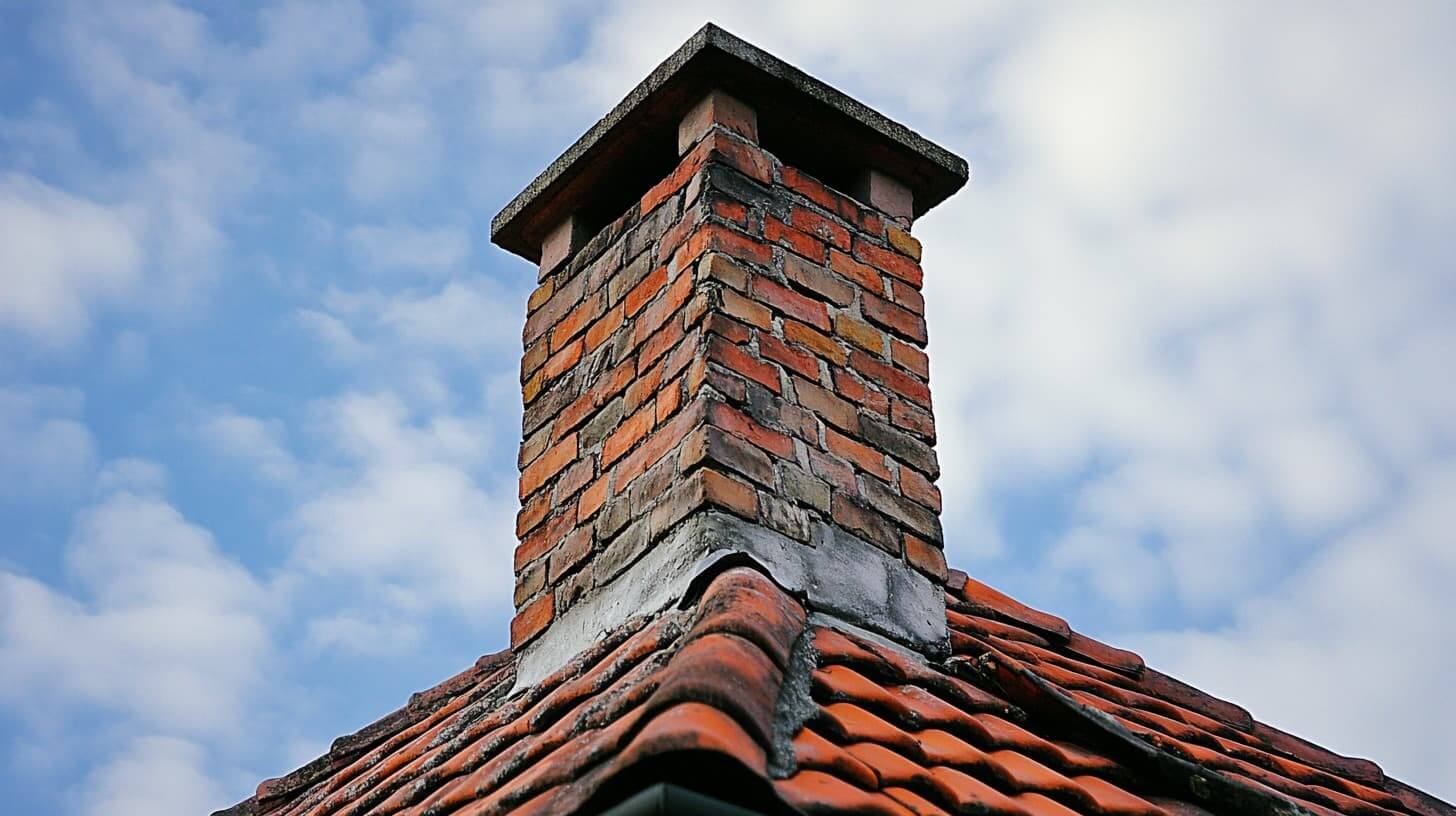

Правила сборки своими руками

Когда вы собираете дымоход печи, нужно обратить внимание на несколько ключевых моментов, чтобы гарантировать безопасность и долговечность конструкции. Начать нужно с выбора качественных материалов. Например, дымоход можно сделать из нержавеющей стали, так как она обладает длительным сроком службы и устойчивостью к нагреву. Если вы устанавливаете сэндвич дымоход, труба внутренней части должна быть металлической, а наружная часть сэндвич трубы должна иметь слой утеплителя для дополнительной защиты.

При монтаже сэндвич дымохода через перекрытие или крышу (кровлю) дома обязательно нужно установить потолочно проходной узел (дымоход проходит через потолок), для безопасного прохождения дымохода через конструкции снаружи здания. Если расстояние от конька до дымовой трубы меньше, чем минимальная высота, которую требует инструкция, это может нарушить тягу и снизить эффективность печи или котла. Монтаж дымохода сэндвич лучше доверить профессионалам.

Верхняя часть печной трубы должна располагаться таким образом, чтобы она находилась на линии, проведенной от конька крыши, чтобы избежать попадания дыма в дом. В месте соединения труб, особенно в нижней части, необходимо установить хомуты и кронштейны для надежного крепления. Также стоит помнить, что нельзя закрывать вентиляцию и изоляцию, так как это может привести к перегреву и созданию пожароопасной ситуации.

Чтобы конденсат не попадал в дом, внутренняя труба вставляется в нижнюю трубу по конденсату. Регулярно чистить дымоход и проверять его состояние нужно обязательно, так как это продлит срок службы дымохода и обеспечит работу печей и котлов.

Принцип сборки дымохода заключается в том, чтобы все элементы были правильно соединены друг с другом, важно следить за тем, чтобы не было щелей в местах стыков. Внимательно следуйте рекомендациям производителя и используйте только проверенные комплектующие, которые вы можете найти в специализированных магазинах, таких как интернет-магазин товаров для монтажа печного оборудования.

Следуя этой схеме и делая все работы своими руками, вы сможете собрать надежный и безопасный дымоход для своего дома, бани или камина.

Ошибки при сборке дымохода

Даже при тщательной подготовке и соблюдении всех норм монтажа могут возникнуть ошибки, которые негативно скажутся на работе дымохода. Часто люди решают делать дымоход, но просто не изучают весь материал, из-за чего в процессе обычно возникает больше проблем. Широкое распространение получили такие:

• Пренебрежение пожарной безопасностью. Это самая опасная ошибка и по праву находится на первом месте. В СНиП 41-01-2003 четко прописаны все правила установки, чтобы ваша печь или камин прослужили много лет. Там прописана толщина материала, требования к открытой топке и другие.
• Использование неподходящих материалов. Например, использование труб, не рассчитанных на высокие температуры и резкие выбросы тепла из топки, могут стать причиной их быстрого износа и повреждения. Материалы должны соответствовать типу отопительного прибора и условиям эксплуатации. Например, для твердотопливных котлов рекомендуется применять стальные трубы с антикоррозийным покрытием, которые выдерживают высокие температуры и не подвержены коррозии.
• Нарушение технологии монтажа. Плохое соединение элементов, например, при сборке перепутать «по дыму» и «по конденсату», может привести к утечкам дыма и образованию конденсата. Также если котел дома не так закреплен. Это, в свою очередь, может вызвать разрушение труб и ухудшение тяги. Также главная задача — соблюдать направление сборки, чтобы система работала максимально.
• Пренебрежение теплоизоляцией, иногда пропускают участок трубы. Отсутствие теплоизоляции или ее недостаточное количество приводит к быстрому охлаждению дымохода и образованию конденсата. Особенно это актуально для наружных частей дымохода, которые подвержены воздействию низких температур. Теплоизоляция помогает поддерживать стабильную температуру внутри трубы, предотвращая источник конденсата и улучшая тягу.
• Избыток изгибов в системе. Слишком большое количество изгибов или резких поворотов на небольшой участок в конструкции сэндвич дымохода, что затруднит выход продуктов сгорания и приведет к задымлению помещений. При проектировании и сборке дымохода следует стремиться к минимальному количеству изгибов и плавным переходам, что обеспечит более стабильную и эффективную работу системы.
• Недостаточная герметизация соединений. Плохая герметизация стыков и соединений между элементами дымохода может привести к утечкам дымовых газов, что создает угрозу для здоровья жильцов. Важно использовать качественные герметики и специальные уплотнительные элементы, чтобы создать плотное соединение всех частей дымохода и закрыть любой вариант отсоединения. Нужно создать высокий уровень изоляции, поэтому следует плотно расположить кронштейн и переходник под печное оборудование, подобрать сечение должна быть хорошая вентиляция..

Дымоход должен иметь хорошую тягу, а температура отходящих газов должна не позволить накопиться слою сажи на стену. Угарный газ не должен попадать в дом!

Помните, правильный монтаж сэндвич дымохода включает не только установку труб, но и учет всех противопожарных норм и условий эксплуатации.

Заключение

Сборка дымохода – это сложный и ответственный процесс, который требует внимательности, знаний и опыта. Допущенные на этапе монтажа неполадки, могут привести к серьезным последствиям, таким как снижение эффективности системы отопления, задымление помещений и даже возгорание. Для того чтобы не столкнуться с проблемами, нужно строго следовать рекомендациям и нормам, выбирать качественные материалы и соблюдать правильную технологию сборки.

Правильно спроектированный и собранный дымоход обеспечит долговечную работу вашей системы отопления, создавая комфортные и безопасные условия в доме. Не стоит пренебрегать профессиональной помощью при установке дымохода, если вы не имеете достаточного опыта в этой области. Обращайтесь к нам, в компании всегда большое наличие банных аксессуаров, печей разного типа нагрева, с контуром, баки, кровельные, дымоходов и печей для дачи, частного дома или коммерческих предприятий. У нас на сайте вы можете заказать разные устройства в пару кликов — оставьте свои контакты для связи, мы вам перезвоним! Каталог предлагает большой выбор по таким критериям: производители, мощности, вид, место расположения и многое другое. Специалисты помогут вам выбрать оптимальное решение для системы отопления под ваши средства, и выполнят все работы с соблюдением необходимых норм и стандартов, мы учитываем все требования. Расчет за товары производится любым удобным вам способом.
