Проход дымохода через деревянное перекрытие: СНиП, безопасные отступы и пошаговый монтаж

Физика узла: почему вообще загораются деревянные перекрытия

Большинство домовладельцев думают так: если труба горячая, значит, опасность исходит от прямого контакта с деревом. На самом деле всё сложнее и коварнее. Механизм возгорания деревянных перекрытий называется пиролизом — это постепенное термическое разложение древесины без прямого огня.

Вот как это работает:

• При постоянном нагреве до 100–120°C дерево начинает терять влагу и медленно меняет свою химическую структуру.
• После многих циклов нагрева и охлаждения (каждая топка — это один цикл) древесина становится пиролизованной: она темнеет, теряет плотность и начинает воспламеняться уже при 150°C — вместо привычных 270–300°C для необработанного дерева.
• Именно поэтому балка, которая находится рядом с трубой и «терпит» тепло несколько лет, однажды вспыхивает внезапно — даже при обычном режиме топки.

Важно понимать: перекрытие не загорается сразу. Процесс пиролиза может занимать от 2 до 5 лет при регулярной эксплуатации печи. Поэтому многие владельцы деревянных домов живут годами с нарушенным узлом прохода и считают, что «и так сойдёт». Не сойдёт.

Почему нельзя жёстко крепить трубу к потолку

Второй критически важный момент — тепловое расширение металла. Стальная каминная труба при нагреве до рабочей температуры удлиняется на 1–2 см в зависимости от высоты системы. Если труба жёстко зафиксирована в проходном узле с помощью саморезов или жёсткого раствора, при нагреве она начнёт давить на короб и балки. Это приводит к деформации конструкции, образованию трещин и нарушению теплоизоляционного зазора. Правильный монтаж всегда предусматривает «скользящую» посадку трубы в ППУ с возможностью свободного вертикального расширения металла.

Что СНиП 41-01-2003 говорит об отступах от трубы до дерева

Главный нормативный документ, регулирующий параметры прохода дымохода через деревянные перекрытия в России, — это СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Согласно его требованиям, расстояние от наружной поверхности дымового канала до ближайших горючих конструкций (балок, настила, отделки) строго регламентировано.

Переводим СНиП на человеческий язык: многие домовладельцы не понимают, какого размера реально должен быть проём в потолке. Давайте рассчитаем на конкретном примере.

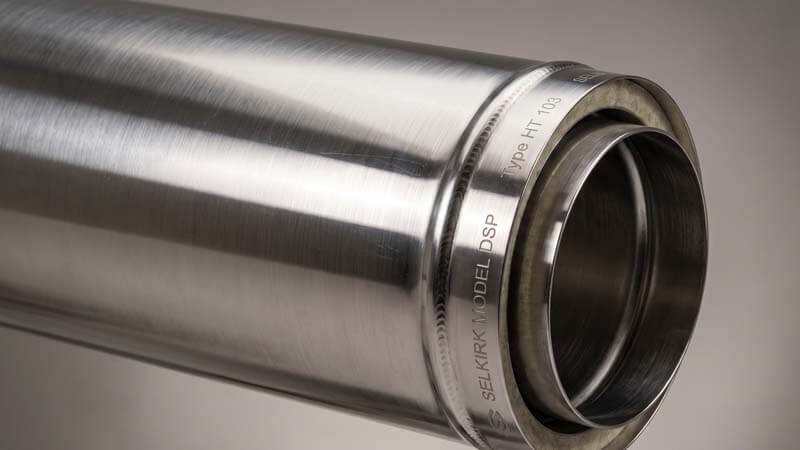

Возьмём стандартный сэндвич диаметром 200 мм (внешний диаметр с учётом изоляции обычно составляет около 280–300 мм). Если вы используете защищённое дерево (обернули торцы балок базальтовым картоном и закрыли их минеритом), то расстояние от наружной поверхности трубы до дерева должно быть не менее 380 мм.

Итоговый расчёт размера проёма:

• Внешний диаметр трубы: 300 мм
• Плюс отступ с каждой стороны: 380 мм × 2 = 760 мм
• Итоговый проём: примерно 700×700 мм

Да, это большое отверстие. Именно поэтому при строительстве деревянного дома расположение дымохода следует планировать заранее — желательно так, чтобы он проходил между балками, а не сквозь несущую балку перекрытия.

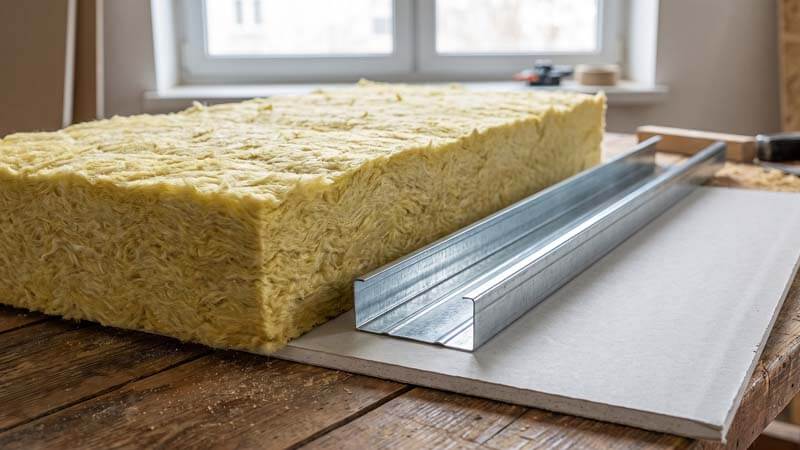

Выбор материалов под разделку: чем заделывать проход в потолке

От правильного выбора материалов зависит не только пожарная безопасность, но и долговечность всего узла. Рынок предлагает несколько видов решений, и у каждого есть своя область применения.

Жёсткие экраны: Минерит (Фламма), Суперизол (Skamol) или фиброцемент?

Жёсткие негорючие плиты используются для изготовления самодельных коробов, а также в качестве нижнего отражающего экрана со стороны помещения. Вот сравнение основных материалов:

• Минерит (Фламма) — самый популярный в России вариант. Плиты на основе силиката кальция выдерживают прямой контакт с температурой до 800°C. Легко пилятся лобзиком с твёрдосплавным полотном, хорошо крепятся саморезами по металлу. Оптимальное соотношение цены и качества для самодельного короба.
• Суперизол Skamol — более дорогой и лёгкий датский материал. Отлично подходит для сложных конструкций благодаря низкой теплопроводности и малому весу. Используется в промышленных и коммерческих объектах.
• Фиброцементные плиты — доступный бюджетный вариант, однако при длительном воздействии высоких температур (свыше 300°C) теряют прочность. Подходят для каминов с умеренным режимом эксплуатации, но не рекомендуем применять их в банях.

Теплоизоляторы: почему каменная вата лучше стекловаты, и в чём плюсы керамоволокна

Полость между трубой и коробом необходимо заполнить теплоизоляционным материалом. Выбор здесь принципиален:

• Базальтовая (каменная) вата — золотой стандарт для заполнения ППУ. Волокна базальта выдерживают температуры до 1000°C и не выделяют токсичных газов при нагреве. Важно: не путайте с обычной минеральной ватой для утепления стен — для дымоходов нужна вата с температурой применения от 600°C и выше (например, ROCKWOOL FireRock или аналоги).
• Стекловата — категорически не подходит. При температуре выше 300°C волокна стекловаты начинают спекаться, материал теряет свои теплоизоляционные свойства и выделяет вредные вещества. Использование стекловаты в узле прохода — прямая дорога к пожару.
• Керамоволокно SuperSil — материал высшего класса. Выдерживает до 1260°C, имеет минимальную теплопроводность и не усаживается при длительной эксплуатации. Это лучший выбор для банных печей с экстремальными температурными режимами. Минус один — высокая цена.

Керамзит и сыпучие засыпки — устаревший метод или рабочая схема?

Использование керамзита в качестве заполнителя проходного короба — это технология из прошлого. Метод формально рабочий: керамзит является негорючим материалом и обеспечивает достаточный уровень теплоизоляции для дымоходов печей с умеренным режимом нагрева.

Однако у этого способа есть серьёзные минусы:

• Керамзит под вибрацией и термоциклами со временем даёт усадку, образуя незащищённые пустоты вокруг трубы.
• Сыпучий состав трудно контролировать — невозможно убедиться, что материал равномерно заполнил всё пространство короба.
• В отличие от базальтовой ваты, керамзит не поглощает тепло, а лишь задерживает его передачу — для бань и каминов с высокой теплоотдачей этого недостаточно.

Вывод: для банных печей и каминов с КПД выше 70% керамзит не следует использовать. Для старых дачных буржуек в умеренном режиме — допустимо как временное решение.

Категорический стоп-лист: что использовать запрещено

Запомните раз и навсегда — эти материалы и подходы категорически нельзя применять в узле прохода:

• Асбест в жилых помещениях. Асбестовые листы и шнуры выдерживают высокие температуры, но при нагреве выделяют канцерогенные волокна. В жилых домах их применение запрещено санитарными нормами.
• «Противопожарная» монтажная пена. Существующие огнестойкие пены — это средства задержки распространения огня, а не полноценная теплоизоляция. Пена не выдерживает длительного контакта с горячими поверхностями, со временем разрушается и крошится.
• Монтаж трубы вплотную к балке. Даже если балка обработана огнебиозащитным составом, прямой контакт с нагретой трубой со временем приводит к пиролизу. Зазор — обязателен.
• Оцинкованные трубы внутри перекрытия. При нагреве цинковое покрытие выделяет токсичный оксид цинка. Внутри жилых конструкций используйте только трубы из нержавеющей стали.

Два подхода к монтажу: готовый заводской ППУ против самодельного короба

Когда речь заходит об обустройстве узла прохода, у домовладельца есть два пути: купить готовый заводской потолочно-проходной узел (ППУ) или изготовить короб самостоятельно из листов минерита.

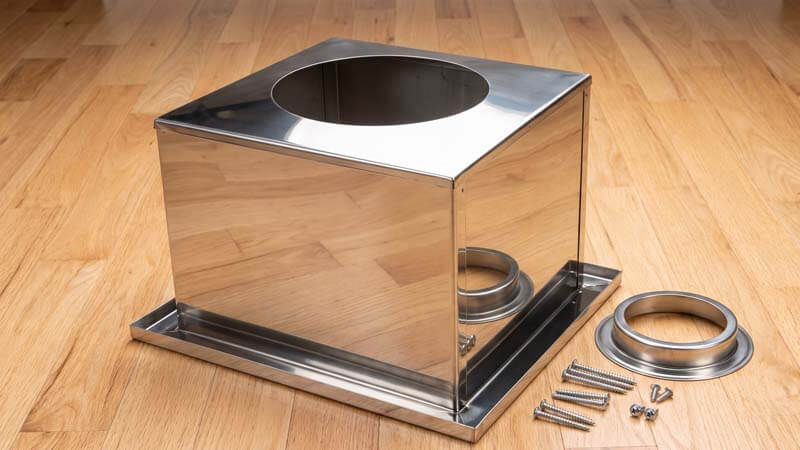

Готовый заводской ППУ — оптимальный вариант в большинстве случаев. Производители (Craft, Ferrum, Вулкан и другие) выпускают готовые изделия из нержавеющей стали с заводской набивкой из базальтовой ваты. Такой узел уже рассчитан на стандартный шаг несущих балок (обычно 600 мм), имеет сертификаты пожарной безопасности и монтируется за 20–30 минут. Плюсы очевидны: надёжность, точные заводские параметры, отсутствие ошибок при сборке.

Самодельный короб из минерита необходим тогда, когда шаг стропил или балок нестандартный (например, 400 мм или 800 мм), либо когда геометрия перекрытия требует нестандартного решения — например, прямоугольного, а не квадратного проёма. В этом случае короб собирается на металлических профилях из пиленых листов минерита. Задача более трудоёмкая, но вполне выполнима своими руками при наличии базовых строительных навыков.

Готовые заводские ППУ из нашего каталога подходят под стандартный шаг балок 600 мм и выпускаются под диаметры трубы от 100 до 300 мм. Уточнить наличие, заказать с доставкой или добавить в корзину можно на сайте нашего магазина. По вопросам комплектации — обращайтесь через контакты или оставьте заявку, перезвоним в удобное время.

Пошаговый монтаж прохода через деревянное перекрытие (Инструкция)

Рассмотрим полный процесс монтажа — от разметки до финального закрытия узла со стороны чердака.

Шаг 1. Проектирование и разметка

Прежде чем взять в руки лобзик, необходимо точно выверить вертикаль дымохода.

• С помощью отвеса или лазерного уровня определите точку выхода трубы на потолке, поднявшись от патрубка печи строго вертикально вверх.
• Нанесите разметку проёма с учётом нормативных отступов (минимум 380 мм от стенки трубы до дерева при наличии защиты).
• Проверьте, не попадает ли центр проёма на несущую балку. Если труба попадает прямо в балку — есть два решения: перенос балки (устанавливаются две короткие поперечные балки-перемычки, формирующие проём) или использование полуотводов для небольшого смещения оси трубы в сторону от балки.

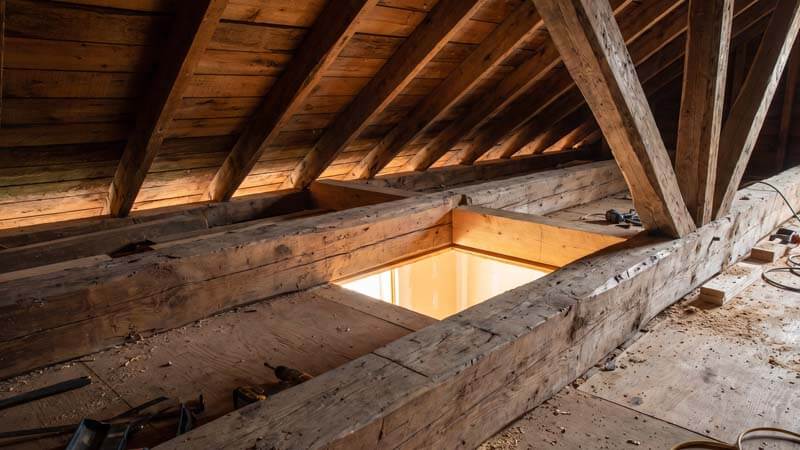

Шаг 2. Выпил проёма и подготовка торцов

• Вырезать проём в перекрытии следует с запасом 10–15 мм со всех сторон относительно итоговых размеров короба.
• Главное правило: сразу после распила все торцы балок и доски настила в зоне проёма необходимо обработать огнебиозащитным составом (например, Сенеж ОГНЕБИО или аналогом) в два слоя. Не откладывайте эту операцию — необработанный торец будет поглощать влагу и быстрее подвергнется пиролизу.
• После высыхания пропитки оберните все деревянные торцы в зоне проёма базальтовым картоном в 2 слоя и зафиксируйте его металлическими скобами. Это обеспечивает дополнительную тепловую защиту дерева на случай нештатного разогрева узла.

Шаг 3. Монтаж нижнего отражающего экрана

Со стороны помещения (снизу) необходимо закрепить лист минерита — это нижний отражающий экран, который выполняет сразу три функции: защищает деревянный потолок от инфракрасного излучения трубы, скрывает конструкцию узла и выполняет декоративную роль.

• Лист минерита вырезается по размеру проёма плюс 50–70 мм с каждой стороны (перекрытие).
• В центре листа вырезается отверстие под диаметр трубы с зазором 10–15 мм.
• Важно: лист крепится к потолку не вплотную, а через металлические втулки-дистанционеры высотой 10–15 мм. Этот воздушный зазор обеспечивает конвекцию воздуха между экраном и потолком и не даёт теплу накапливаться у деревянного основания.

Шаг 4. Установка короба и пропуск трубы

• Установите короб (заводской ППУ или самодельный) в проём и зафиксируйте к конструкции перекрытия. Для крепления используйте только металлические уголки и саморезы из нержавеющей стали.
• Пропустите трубу через короб строго вертикально.
• Главное правило печника, которое нельзя нарушать: никаких стыков секций сэндвич-трубы внутри тела перекрытия! Стык должен располагаться либо не менее чем на 30 см ниже потолка (в зоне прямой видимости), либо уже на чердаке выше уровня перекрытия. Стык внутри короба — это точка потенциальной разгерметизации и проникновения горячих газов в изолятор.

Шаг 5. Заполнение полости короба изолятором

• Заполните пространство между трубой и стенками короба базальтовой ватой, укладывая её послойно с лёгкой подбивкой.
• Критическая ошибка, которую нельзя допустить: не трамбуйте базальтовую вату слишком плотно. Теплоизоляционные свойства базальтовой ваты обеспечиваются не только материалом волокон, но и воздухом между ними. Сильно уплотнённая вата теряет до 40% своих теплоизоляционных свойств и при этом начинает плотнее прижиматься к трубе, затрудняя её тепловое расширение.
• После заполнения изолятором проверьте: труба должна свободно перемещаться в коробе вертикально на 1–2 см без сопротивления.

Шаг 6. Закрытие узла со стороны чердака

• Со стороны чердака или второго этажа короб закрывается верхним листом минерита с центральным отверстием под трубу.
• Зазор между трубой и отверстием в верхнем листе не герметизируется жёстко — оставьте небольшой зазор 5–8 мм, перекрытый металлическим юбочным декоративным фланцем из нержавейки.
• Фланец крепится к трубе с возможностью скольжения (не на саморезы намертво, а на хомут с возможностью перемещения).

Три критические ошибки монтажников, приводящие к пожару

Даже опытные строители порой допускают ошибки в этом узле. Вот три наиболее распространённых и опасных:

Ошибка 1. Использование одностенной (моно) трубы внутри прохода.
Одностенные трубы из нержавеющей или оцинкованной стали имеют наружную температуру поверхности, практически равную температуре дымовых газов — то есть 250–400°C. Использование такой трубы внутри деревянного перекрытия — прямое нарушение норм пожарной безопасности. Внутри прохода обязательно должен находиться сэндвич-участок с заводской теплоизоляцией.

Ошибка 2. Герметизация стыка трубы и короба жёстким раствором или саморезами «намертво».
При тепловом расширении жёстко зафиксированная труба создаёт распирающую нагрузку на короб, что приводит к образованию трещин в минерите и нарушению целостности узла. Любые соединения в зоне проходного узла должны допускать компенсацию теплового расширения металла.

Ошибка 3. Отсутствие конвекционного зазора.
Когда трубу «кутают» в вату без зазора для отвода тепла, вокруг трубы образуется тепловой карман. Температура в этой зоне неконтролируемо растёт, что со временем приводит к пиролизу прилегающих деревянных балок. Конвекционный зазор между внешней поверхностью трубы и изолятором — обязательный элемент правильно спроектированного узла.

Важная ремарка: в чём отличие прохода для камина от банной печи

Этот вопрос возникает у многих, кто строит и баню, и дом с камином одновременно. Принципиальная разница — в температурных режимах.

Каминная труба работает в режиме умеренного и стабильного нагрева: температура дымовых газов обычно составляет 180–350°C, режим работы — несколько часов в сутки. Стандартный ППУ с базальтовой ватой для такого режима — полностью достаточное решение.

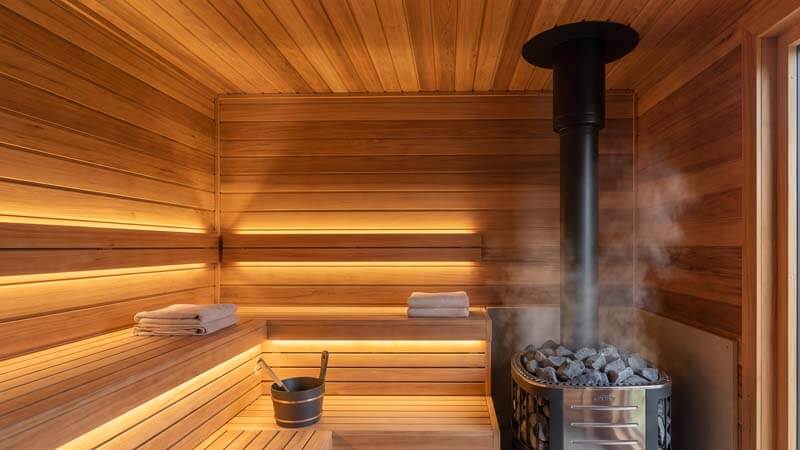

Банная печь — совершенно другая история. В режиме активной топки температура дымовых газов может достигать 500–600°C, а при использовании сухих берёзовых дров и закрытой каменки — и выше. Именно поэтому для банных печей применяется усиленный узел «короб в коробе»: внутренний короб из минерита с базальтовой ватой и внешний короб, также заполненный изолятором. Пространство между двумя коробами образует дополнительный теплоизоляционный буфер.

Вывод: каминный ППУ нельзя копировать в сауну или баню с дровяной печью. Использование стандартного проходного узла для камина в высокотемпературной банной печи — прямая причина возможного возгорания.

Чек-лист перед первым розжигом

Монтаж завершён. Прежде чем первый раз разжечь печь, обязательно выполните следующие проверки:

• Проверьте тягу. Поднесите к нижнему патрубку печи горящую спичку или зажигалку — пламя должно уверенно тянуть в сторону топки. Если тяга слабая или обратная, проверьте: полностью ли открыта заслонка шибера, нет ли засоров на чердаке, правильно ли выполнен выход трубы выше конька крыши.
• Первая топка — обжиговая. При первом розжиге не торопитесь. Разожгите небольшой огонь и дайте печи и трубе медленно прогреться. В первые 15–20 минут вы почувствуете характерный запах — это сгорает заводская смазка с металлических поверхностей трубы и термостойкая краска корпуса. Это нормально, проветрите помещение.
• Проконтролируйте температуру кожуха ППУ. Через 30–40 минут после начала устойчивой топки поднимитесь на чердак и проверьте температуру наружной поверхности короба ППУ. В идеале используйте тепловизор или инфракрасный термометр: наружная поверхность не должна превышать 50–60°C. Если тепловизора нет — приложите ладонь к коробу: он должен быть тёплым, но не обжигающим. Горячий короб — сигнал о нарушении теплоизоляции внутри узла.
• Осмотрите зоны стыков трубы на чердаке: не должно быть следов конденсата, копоти или дыма, выходящего в зазоры.
• Повторите осмотр после 5–7 первых топок: проверьте, не образовались ли трещины в минерите и не нарушился ли зазор между трубой и коробом из-за теплового расширения.

Правильно выполненный узел прохода дымохода — это не просто требование норм и правил, это фундамент безопасной эксплуатации всей системы отопления на десятилетия вперёд. Если вы не уверены в своих силах, доверьте монтаж специалистам — это именно тот случай, когда экономия на работе может стоить очень дорого. Готовые ППУ, комплектующие и аксессуары для монтажа дымоходов представлены в нашем каталоге. Оформить заказ, уточнить наличие, отправить заявку на консультацию или заказать обратный звонок можно на сайте или по телефону — перезвоним в течение рабочего дня. Политика конфиденциальности и обработка персональных данных пользователей подробно описаны в соответствующем разделе сайта.
