Фундамент для печи: когда нужен, каким бывает и как сделать?

Расчет и изготовление печного фундамента – задачи непростые, но все-таки выполнимые даже без привлечения профессионалов. Давайте разберемся, какие виды основания для печи бывают, какие инструменты и материалы нужны, и как изготовить прочный фундамент.

Когда и зачем нужно делать фундамент для печи

Принято считать, что фундамент для печи нужно обустраивать в любом случае, если вес последней не меньше 750 кг. На дачах, где полы рассчитаны на нагрузку 200-400 кг веса на м2, отдельный фундамент нужен и для более легких печей. При расчете веса фундамента учитывайте массу кирпича, раствора и облицовки.

В отдельном фундаменте нет необходимости, если дом стоит на плитном основании или на первом этаже находится железобетонная плита перекрытия. В этом случае допускается расположение печи прямо на ней.

Есть 4 важных задачи, которые выполняет фундамент в случае с относительно тяжелой печью:

• равномерно распределяет давление от веса печной конструкции и трубы;
• не дает грунту прогреваться от тепла печи – нагрев смягчает почву;
• фиксирует печку, не позволяя конструкции дымохода отклониться от вертикали;
• связывает кирпичную либо металлическую печь с фундаментом дома.

Последние два пункта особенно важны, если речь идет о деревянном доме или русской бане. Если поставить печь на грунт без подготовленного фундамента, она с большой вероятностью растрескается. Обусловлено это тем, что кладочный раствор противостоит излому и сжатию значительно хуже, нежели кирпич.

В районах с плодородной почвой и слоем гумуса появляется еще одна проблема – слишком мягкая поверхность грунта. Уплотнить его в достаточной мере перед монтажом печи нельзя, а значит, уже в первые 1-3 года эксплуатации возможна большая вероятность его просадки с растрескиванием печки. О такой ситуации часто можно услышать в комментариях на тематических сайтах.

Важно: попытка прямой привязки тяжелой печи из кирпича без фундамента к коробке деревянного дома часто приводит к «утоплению» каркаса или сруба из дерева, особенно на мягком грунте. Избежать этого можно лишь за счет связывания конструкции печи и дома через печной фундамент.

Требования СНиП и СП к фундаменту печи

Надежный печной фундамент должен изготавливаться с учетом требований СНиП 2.02.01-83 и 3.02.01-87 в редакциях 2016 и 2017 годов соответственно. В документы регулярно вносятся изменения, поэтому до начала работ по строительству конструкции обязательно ознакомьтесь с актуальными версиями стандартов, чтобы не допустить ошибок.

Главное условие, которое должен соблюдать каждый: фундамент печи должен быть отдельным относительно фундамента здания. Обусловлено это разной осадкой. Минимальное расстояние между ними – 5 см. Иногда приходится добавить и больше.

Согласно стандартам, фундамент под печи должен быть немного больших размеров, нежели ее основание – по 5-7 см отступа в каждую сторону – чтобы лучше противостоять воздействию большой массы. С учетом того, что нужна еще и опалубка, ширина ямы под фундамент печи должна быть на 10-15 см в каждую сторону больше, чем основание печи с трубой.

Яма под печной фундамент роется на глубину на 15-20 см ниже уровня промерзания грунта. С учетом этого, самый глубокий нужно выкапывать во влажных почвах: в среднем он должен иметь около 1 м глубины. Иногда в комментариях отзываются домовладельцы, которым сочли необходимым копать вплоть до 1,5 м вглубь.

Каким бывает фундамент для печи

Для монтажа кирпичных печей и каминов используются аналогичные типы фундаментов, что и для постройки домов. Это свайный, столбчатый, ленточный, плитный. Давайте рассмотрим особенности каждого.

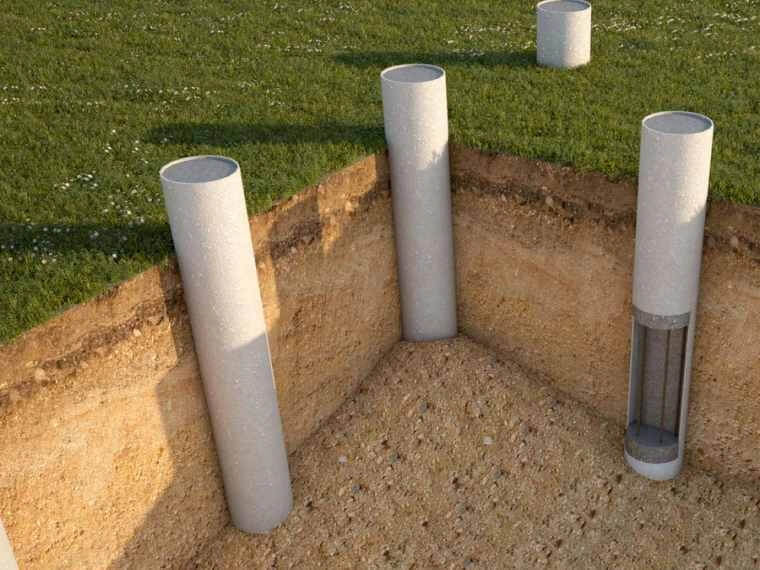

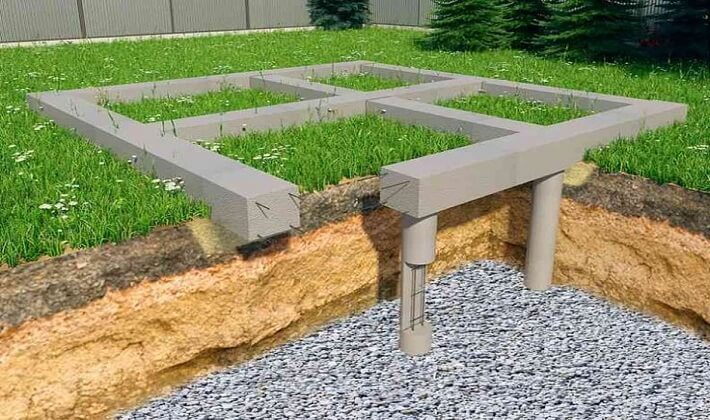

Свайный

Самый простой вариант в плане заглубления до нужной глубины. Изготовить отверстия в почве для фундамента печи можно вручную, само основание получается относительно дешевым и простым в установке. Но с ним все не так уж хорошо, как кажется, и недостатков у свайного фундамента для печи из кирпича хватает:

• для вкручивания сваи нужно место – сделать это под полом в готовом доме сложно или невозможно;
• чтобы установить сваю ровно, нужно минимум два человека, а если грунт твердый, все три;
• сложно сделать адекватную гидроизоляцию свайного фундамента – можно, но это дорого;
• нормально обустроить теплоизоляцию фундамента на сваях почти нереально.

Исходя из данных недостатков делаем вывод – свайный фундамент оптимально изготавливать только в том случае, если дом с печью или камином строятся одновременно с нуля. Для готового дома – не лучшая идея, как и подтверждают многие домовладельцы в комментариях на форумах.

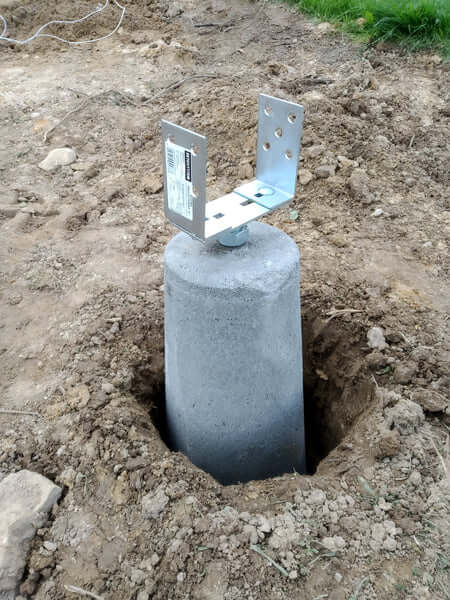

Столбчатый

Для установки столбчатого основания под печь используется один из двух способов. Первый из них считает необходимым заливку цементно-песчаного раствора в опалубку, до этого заранее утепленную и дополненную армированием. Такой метод прост в исполнении, но рекомендуется исключительно для местности с твердыми почвами на основе глины, у которых нет проблем с несущей способностью.

Второй вариант изготовления столбчатого фундамента – это выкладка кирпича либо блоков прямо на бетонные столбы, после чего изготавливается утепление и гидроизоляция. Такой метод дольше и сложнее, но подходит в том числе для более слабых грунтов с невысокой несущей способностью.

В случае со столбчатым основанием возникает ограничение, накладываемое длиной бура. Если для вас не так важна экономия времени и трудозатрат, ямы под столбы лучше не бурить, а выкапывать.

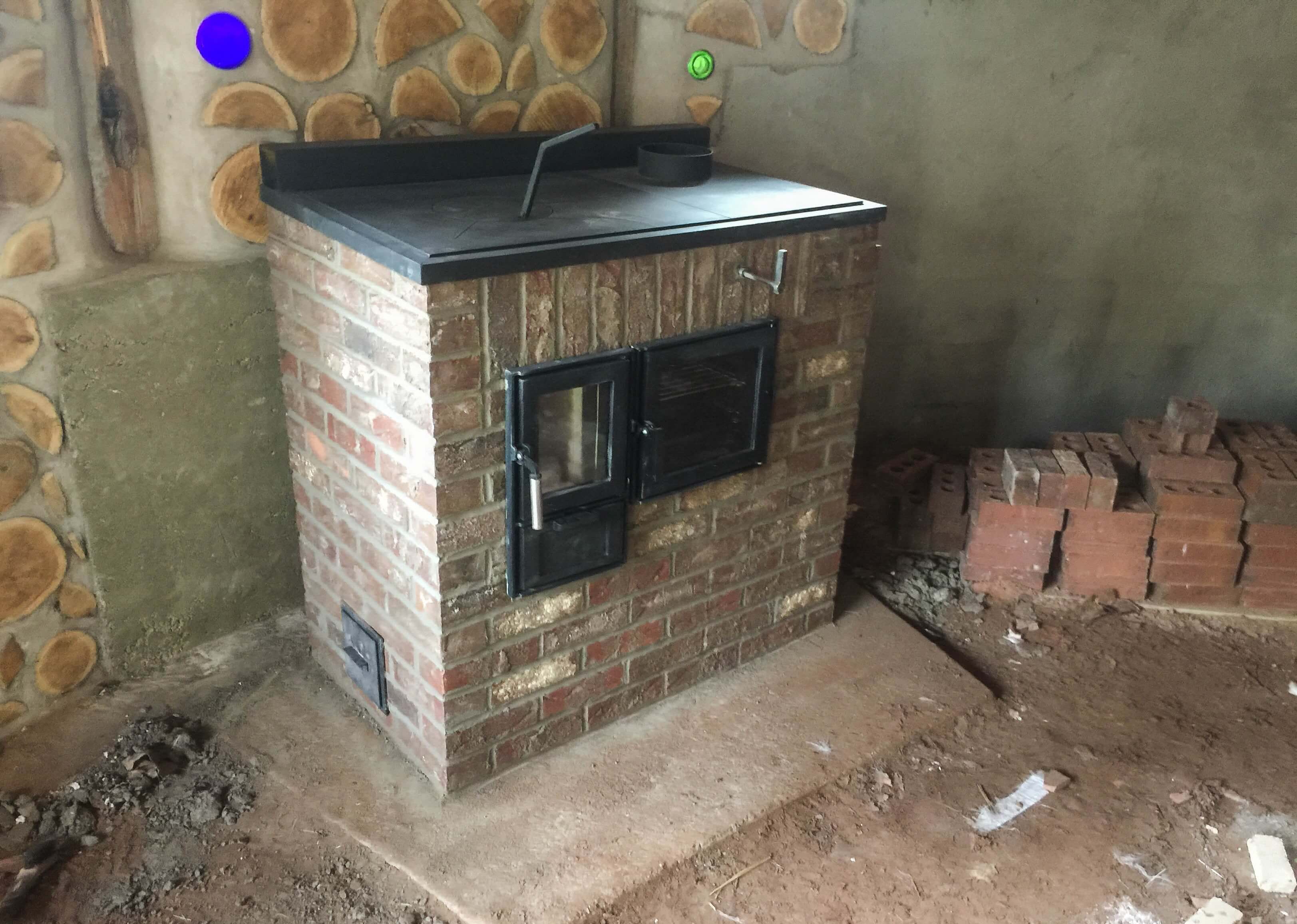

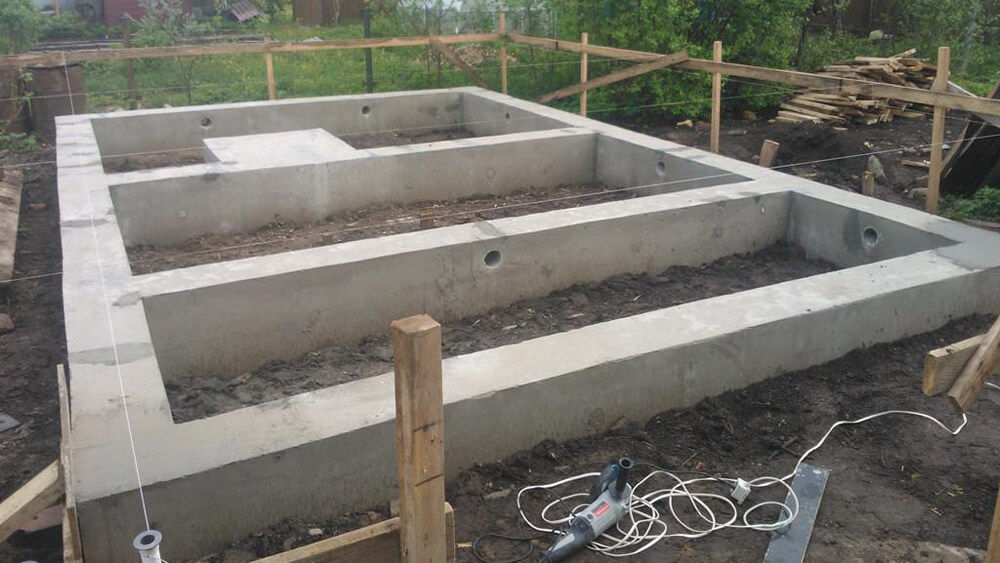

Ленточный

Печной фундамент такой конструкции является необходимым изготавливать исключительно на неподвижных почвах высокой плотности и с низким уровнем грунтовых вод. Трудозатраты и расход материала в случае с ленточным фундаментом для печи минимальные. Встречаются два типа фундамента, из которых надо сделать выбор:

1. Мелкозаглубленный.
2. Сильнозаглубленный.

Какой вариант лучше выбрать? Принципиальное отличие между типами в том, что сильнозаглубленный ленточный фундамент для печи из кирпича обустраивают в более глубокой яме, в дальнейшем заполненной бутовым камнем средней фракции от 10 до 30 см с расклинцовкой. Сам фундамент изготавливается так же, как и мелкозаглубленный.

Расклинцовка – это метод укладки щебня или бутового камня, при котором каждый новый слой по направлению снизу вверх содержит материал меньшей фракции, чем предыдущий. Пример: на дно ямы укладывается щебень максимальной фракции, затем укладывают еще 1-5 слоев с более мелким размером камней. Таким образом подготавливается площадка под песчаную подушку.

Серьезный недостаток такого фундамента – возможность его сооружения зависит от ширины печки. В случае, если промежуток между внутренними боковыми поверхностями ленты более 26 сантиметров, при этом длина или ширина основания превышает 52 сантиметра, установить печь будет очень сложно. Этот минус можно нивелировать, если на фундамент для печи из кирпича установить или залить бетонную плиту толщиной от 5 до 20 сантиметров. Чем тяжелее печная конструкция, тем толще нужна плита.

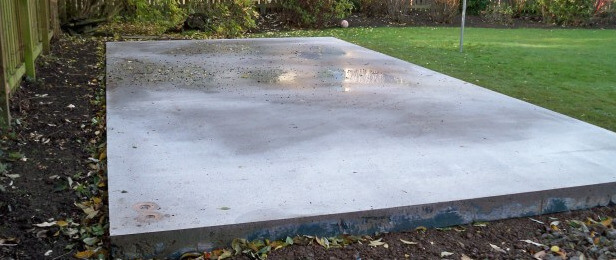

Плитный

Плитный фундамент отличается не самым лучшим сцеплением с грунтом, однако отлично подходит для сборки печки, так как удобно выкладывать кирпичи непосредственно на верхнюю часть плиты. Изготавливать такой фундамент лучше всего на стабильных и плотных почвах, уровень грунтовых вод у которых находится очень низко. В этом случае риск проседания основания почти равен нулю.

Плитный фундамент может сочетаться в том числе со столбчатым или свайным основаниями. Надо понимать, что такой вариант основы в доме, установленном на фундамент, используется исключительно в качестве выравнивающей площадки. Дело в том, что лента и плита усаживаются с разной скоростью и интенсивностью. Если эти основания связать, печь неизбежно растрескается.

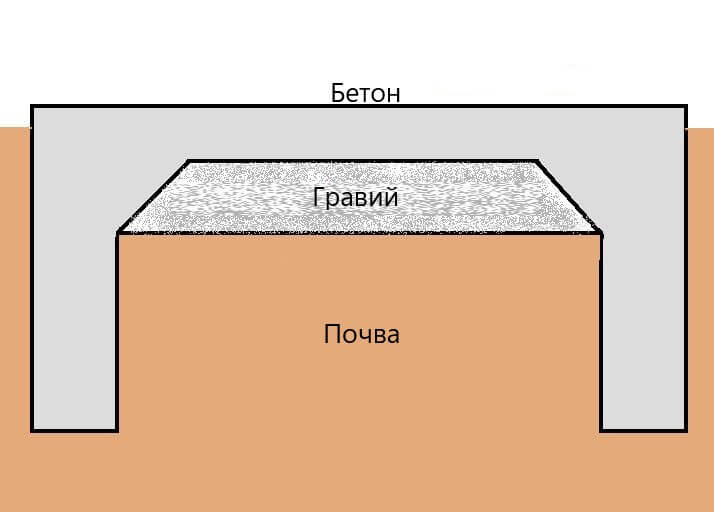

Из бутобетона

Есть три варианта обустройства фундамента из бутобетона. Первый и самый популярный – изготовление деревянной опалубки, в которую укладываются камни и заливается раствор цемента. Финальным этапом застывший бутобетонный блок оснащается полиэтиленовой гидроизоляцией

Второй вариант не такой популярный, как первый, но сравнительно простой. В этом случае несущая часть основания выкладывается из плоских плиток на основе песчаника. Сам принцип легкий, но на обустройство фундамента печи уходит больше времени, чем в первом случае. Зато качество на высоте.

Третий вариант предполагает засыпку камней и заливку цементно-песчаного раствора в кирпичный «колодец», собранный заранее. Способ сравнительно дорогой, так как придется тратиться еще и на кирпичи с их кладкой. С другой стороны, фундамент получается наиболее прочным и долговечным.

Можно ли делать общий фундамент печи?

Вопреки распространенному мнению, что основания дома и печи из кирпича лучше не связывать, есть случаи, когда делать так можно и даже нужно. Речь идет о каменных и кирпичных зданиях, у которых стены и печка создают примерно равную нагрузку в пересчете на единицу площади. Точно не стоит делать общий фундамент в деревянных и каркасных домах – перекос печи и/или трубы дымохода будет точно.

Как поступить, если печь планируется устанавливать в уже готовом доме? В этом случае категорически запрещено не только связывать фундаменты здания и печки, но и даже располагать их рядом – помните про зазор, который должен присутствовать.

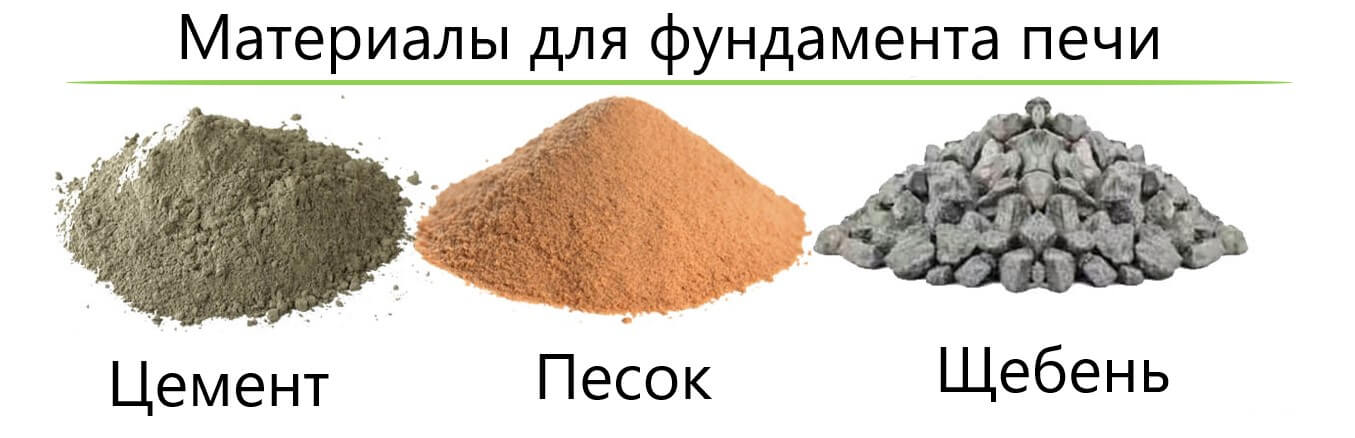

Материалы для фундамента печи

Для изготовления раствора и сборки опалубки под фундамент печи приготовьте такие материалы:

• Цемент. Для почв с высоким содержанием сульфатов рекомендуется использовать цемент марки ССПЦ. Сульфатостойкий материал дольше прослужит в неблагоприятных условиях.
• Песок. Для раствора подходит крупнозернистый песок (горный, морской либо речной).
• Щебень. Оптимальным вариантом для основания печи будет гравий фракции 20х40 мм.
• Пиломатериал. Под опалубку принято брать брус 40х60 мм и фанеру толщиной от 10 мм.
• Полиэтилен. В качестве альтернативы можно сделать гидроизоляцию из листов рубероида.

Для усиления основания под кладку массивной печи или камина большого веса понадобятся металлические прутья.

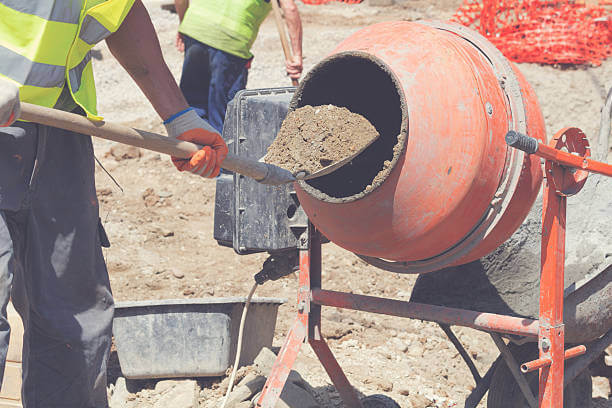

Инструменты для фундамента печи

Для самостоятельной установки печного основания подготовьте следующие инструменты:

• строительный уровень, уголок и рулетка;
• сито для просеивания песка и цемента;
• ведро или другая емкость для воды;
• бетономешалка или емкость для раствора;
• штыковая и совковая лопаты (можно одну);
• молоток, гвозди и ножовка (для опалубки);
• строительный степлер (для гидроизоляции).

Для укладки основания дополнительно будет необходимой ручная трамбовка. Покупать электроинструмент или бензиновую трамбовку под фундамент печи либо камина избыточно, но можно взять оборудование напрокат.

Порядок работ по обустройству фундамента печи

Хоть все виды фундаментов имеют некоторые сходства в технологии изготовления, считаем необходимым изучить алгоритм устройства каждого из типов оснований отдельно и подробно.

Общие принципы

Для начала мы рассмотрим общий порядок вырывания и засыпки ямы под бетонный фундамент:

1. Обозначьте на грунте разметку, в соответствии с которой под полом будет вырываться котлован. Для выделения границ используйте деревянные колышки или чертите контур прямо на земле. Помните, что периметр должен быть больше основания печи на 5-7 см в каждую сторону.
2. С помощью штыковой лопаты выройте котлован нужной глубины, убирая грунт ею же или совковой лопатой. Дно ямы должно находиться ниже точки промерзания грунта. Оптимальное значение для сухих и песчаных почв – 80 см, для пучинистых – от 100 см, иногда может достигать 150 см.
3. На дно ямы уложите слой песка толщиной 15 см, полейте его водой и дождитесь, пока она испарится. Затем уложите на песчаную подушку слой щебня толщиной 25 см и утрамбуйте. Используйте для этого подготовленную ранее трамбовку.

Далее устанавливается опалубка из деревянных досок и/или фанерных листов. Подпорки для нее монтируются на расстоянии 50 см друг от друга. Для сборки опалубки понадобятся гвозди, молоток. Собранная таким образом конструкция погружается на дно ранее подготовленного котлована.

Установленная опалубка покрывается гидроизоляцией, например, полиэтиленом. Для его фиксации используется строительный степлер со скобами. Между стенками опалубки требуется разместить арматуру из стальных прутов, соединенных друг с другом проволокой либо сваркой.

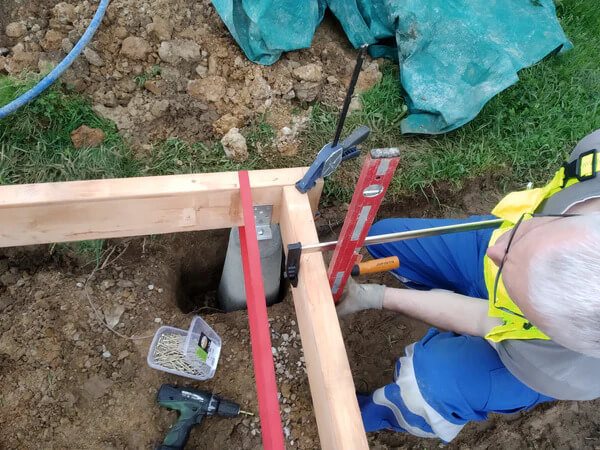

Столбчатый

Для постройки столбчатого фундамента под кладку печи или камина к рассмотренному ранее списку инструментов добавьте мотобур, вибратор для бетона и ровное бревно либо брус большого веса. На одном из торцов бревна или же бруса навяжите веревку. Так получится инструмент для уплотнения дна котлована под бетонный столб.

Что касается материалов, кроме ингредиентов для приготовления цементно-песчаного раствора вы должны подготовить вязальную проволоку и арматуру диаметром от 8 до 16 мм. Для внутренних стенок вам понадобится «скорлупа» из пенополиуретана либо пенопласта.

Когда все инструменты и материалы под рукой, начинайте изготавливать конструкцию столбчатого фундамента:

1. Установите шнек размером 20 сантиметров в диаметре на мотобур (при необходимости используйте для этого переходник, если не хватает длины) и сверлите в грунте отверстия под столбы нужной глубины, убирая лишнюю почву за пределы периметра будущего основания.
2. С помощью заранее подготовленного бревна или бруса с веревкой уплотните дно каждого отверстия – с силой бросайте самодельную конструкцию в «колодец», затем подтягивайте за веревку и снова бросайте. В среднем каждую яму нужно уплотнять 3-5 минут.
3. Засыпьте в «колодцы» слой щебня крупной фракции (толщина 15 сантиметров), затем уплотните получившийся слой дренажа с помощью все того же бревна или бруса. На каждую яму – 1 минута уплотнения.
4. Поверх дренажного слоя из щебня засыпьте песчаную подушку и снова уплотняйте около 1 минуты с помощью бревна.
5. В каждый «колодец» установите арматуру, заранее предусмотрев ее перевязку с плитой или ростверком, которыми впоследствии будут соединяться все столбы воедино.
6. Приготовьте цементно-песчаную смесь – смешайте цемент марки М500, чистый песок и щебень в соотношении 1:3:5 и залейте водой. Тщательно размешайте его до однородной консистенции в бетономешалке либо чистой емкости, постоянно помешивая лопатой.
7. Залейте получившийся раствор в каждое отверстие в грунте, попутно уплотняя при помощи специального вибратора в течение 2-3 минут.

Готовые столбы оставьте в покое на 2-3 дня, чтобы бетон набрал достаточную прочность. Как только выйдет срок, «свяжите» их железобетонной плитой, а сверху изготовьте площадку для печи из кирпича. Техника кладки особой роли здесь уже не играет – выкладывайте удобным способом.

Если делаете фундамент для кладки печи в уже построенном доме, предварительно сделайте разметку по размерам будущего основания и прорежьте пол до грунта. Затем, используя отвесы, перенесите разметку на грунт и наметьте точки, в которых должны находиться центры столбов. Далее действуйте по плану строительства.

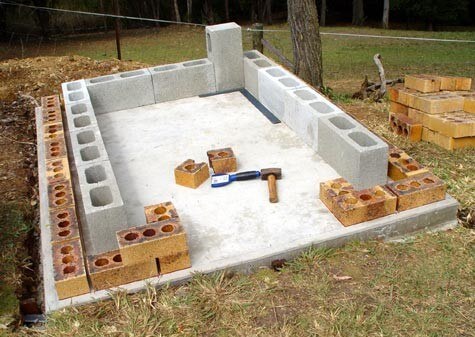

Плитный

Список требуемых инструментов и материалов для строительства плитной конструкции аналогичен тому, что и для столбчатого фундамента, но не понадобятся мотобур и пенопластовая/пенополиуретановая скорлупа. Вместо последней следует подготовить плотные листы пенополистирола толщиной не менее 5 сантиметров, и несколько досок.

В первую очередь под сильнозаглубленный плитный фундамент для кладки печи нужно выкопать котлован, глубина которой будет приемлемой для грунта на вашем участке. Далее следуйте схеме:

1. Уплотните дно котлована оптимальной глубины брусом, бревном или трамбовкой – уплотнять надо 15-20 минут, этого достаточно.
2. Насыпьте на дно слой крупнофракционного щебня толщиной 25 сантиметров.
3. Оградите место под песчаную подушку деревянными балками, засыпьте внешнюю часть этого периметра крупным щебнем, а внутреннюю – песком для формирования подушки.
4. С помощью досок и листов пенополистирола изготовьте деревянную раму для будущей плиты, после зафиксируйте и насыпьте снаружи нее дренирующий слой крупного щебня.
5. Уложите предварительно связанную конструкцию в виде двухслойной сетки из прутьев арматуры и вязальной проволоки.
6. Приготовьте цементно-песчаный раствор по рецептуре, рассмотренной ранее, и залейте его в котлован по уровню. Не забудьте тщательно уплотнять с помощью вибратора.
7. Через 24 часа после заливки цементно-песчаного раствора демонтируйте конструкцию опалубки, убрав деревянные доски и листы пенополистирола.

Дальнейшие основные работы по строительству печи проводятся через 4 недели после демонтажа опалубки и завершения усадки.

Ленточный

Изготовление ленточного фундамента для печи осуществляется в соответствии с этой инструкцией:

1. Сделайте разметку, выкопайте котлован требуемой глубины и размера, и уплотните дно так, как мы рассматривали ранее.
2. Уложите дренажный слой крупнофракционного щебня с его последующей расклинцовкой.
3. Уложите песчаную подушку и тщательно утрамбуйте ее, затем смонтируйте опалубку.
4. Установите опалубку в яму, после чего уложите в нее металлическую армирующую сетку.
5. Приготовьте цементно-песчаный раствор по рассмотренной ранее рецептуре и залейте.
6. Демонтируйте доски и фанеру спустя сутки (полистирольную оставьте для теплоизоляции).

Первый ряд кирпичной печи можно укладывать на фундамент спустя 4 недели с момента заливки.

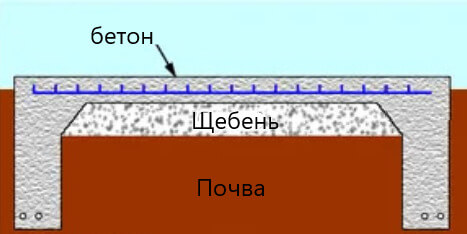

Бутобетонный

Для строительства конструкции бутобетонного основания под установку печки следуйте пошаговому алгоритму:

1. Выройте котлован оптимальной глубины и размера, и утрамбуйте его дно в соответствии с инструкциями выше.
2. Смонтируйте деревянную раму с гидроизоляцией на основе полиэтилена или рубероида.
3. Уложите дренажный слой щебня толщиной 15 см и тщательно утрамбуйте его.
4. На подушку из щебенки уложите крупные камни (размер камней не более 15 см).
5. Повторно засыпьте слой камней щебнем, чтобы заполнить пустоты между ними.
6. Залейте в котлован бетонный раствор так, чтобы покрыть слой камней.
7. Спустя сутки повторите шаги 3-5, затем снова, пока яма не заполнится полностью.
8. С помощью строительного уровня замерьте, ровным ли получился фундамент.
9. Накройте получившийся фундамент печи пленкой и оставьте сохнуть на 10-14 дней.
10. После того, как бетон засохнет, демонтируйте опалубку, а зазоры засыпьте песком.

Кирпичная печь складывается на поверхности получившегося бутобетонного фундамента. Перед началом работ убедитесь, что прошло достаточное время и бетон набрал нужную прочность.

Важно: для бутобетонного основания приготавливается цементный раствор на основе одной части цемента и трех частей песка. В первую неделю сушки фундамента периодически сбрызгивайте его водой, чтобы избежать растрескивания. В этом случае можно обойтись без накрывания пленкой.

Свайный

Как вариант, можно рассмотреть строительство мелкозаглубленного плитного фундамента на сваях своими руками. В этом случае алгоритм укладки основания аналогичен рассмотренному ранее, однако нужно подготовить отверстия глубиной 100 см и диаметром 20 см под монтаж свай.

В каждую скважину необходимо засыпать слой щебня на поверхность почвы и тщательно утрамбовать. Далее из рубероида изготавливаются своего рода «гильзы», которые надо вставить в скважины. После этого ставятся свайные опоры и заливается раствор.

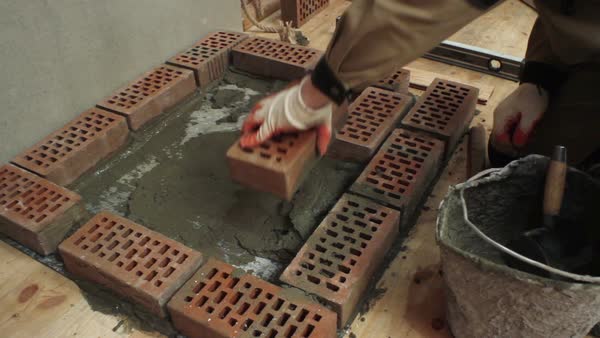

Частые ошибки в изготовлении фундамента печи

Несмотря на то, что тема строительства фундамента для печи подробно раскрыта в многих источниках, многие до сих пор нарушают правила при проектировании и возведении основания. Самые частые:

• отсутствие гидроизоляции готового основания полиэтиленом или рубероидом;
• решение сэкономить на цементе, в частности, использовать недорогой бетон марки ниже М400 небольшой прочности;
• некорректные расчеты основания в проекте – если не можете сделать сами, доверьте специалисту;
• отсутствие фундамента для печей весом более 750 кг (в деревянных домах – от 400 кг);
• пренебрежение строительным уровнем – без него основание нередко выходит кривым;
• связывание оснований стен и печи – из-за разной осадки возникают заметные перекосы.

Серьезной ошибкой считается в том числе отсутствие расчетов фундамента перед началом работ. Не стоит делать основание «на глазок», так как есть риск не угадать с количеством материалов или получить недостаточно прочную основу. Результат – проседание печи и необходимость все переделывать. В комментариях на тематических сайтах и под статьями истории о таких последствиях – не редкость – причем от множества пользователей с разными именами.

Часто задаваемые вопросы

Вопрос: как правильно расположить печь в доме?

Ответ: печь устанавливается в том месте дома, где не проходят инженерные коммуникации и есть свободное место под монтаж и вывод трубы дымохода. Важно предусмотреть пожарные разрывы между печью и стенами, легковоспламеняемыми материалами и предметами – зазор не меньше 50 см. В том числе надо предусмотреть наличие пространства под свободное открывание двери топочной камеры.

Вопрос: как оценить качество готового фундамента печи?

Ответ: если фундамент печи сделан неправильно, в скором времени его недостаточные характеристики проявятся в виде пучения грунта (особенно в холодное время года из-за промерзания), неравномерного проседания фундамента и в конечном итоге его частичного разрушения. Деструктивный процесс на фоне промерзания проходит еще быстрее, если сделать плохую или не изготовить вовсе гидроизоляцию – так бетон будет выщелачиваться грунтовыми водами.

Вопрос: сколько гидроизоляции нужно фундаменту печи?

Ответ: гидроизоляцию нужно сооружать на двух отметках. Первая – уровень грунта для защиты от грунтовой влаги, вторая – уровень чистого пола для защиты от попадания воды из подполья дома.

Вопрос: можно ли обойтись без теплоизоляции?

Ответ: экономить на теплоизоляции не стоит, лучше разместить слой теплоизолирующего картона из базальта, блочного пеностекла либо асбеста между фундаментом и непосредственно печью. Он заблокирует прогрев фундамента теплом печки и не даст последней охлаждаться от основания.

Вопрос: нужен ли фундамент для печи из металла?

Ответ: несмотря на то, что металлическая печь заметно легче, чем кирпичная, фундамент под нее делать все же стоит. В противном случае существует риск неровной установки печки вместе с трубой дымохода.
