Камин с водяным контуром: принцип работы, плюсы и минусы, схема подключения

Что такое камин с водяным контуром

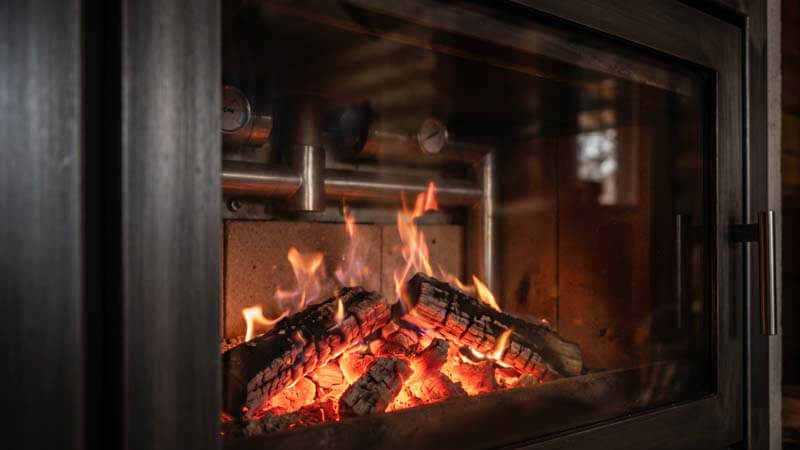

Камин с водяным контуром — это каминная топка со встроенным теплообменником, который передает тепло не только воздуху помещения, но и теплоносителю (воде или антифризу), циркулирующему по трубам системы отопления дома.

В отличие от классического воздушного камина, где почти всё тепло остается в одной комнате, и значительная его часть уходит через дымоходы, такое устройство выполняет сразу две функции:

• обогревает помещение, где установлен очаг;
• распределяет тепло по всему дому через радиаторы, теплые полы или другие отопительные приборы.

По принципу работы камин с водяным контуром близок к твердотопливному котлу — только он является полноценным элементом интерьера с красивым порталом, облицовкой из камня, стеклом и живым огнем внутри топочной камеры.

Виды исполнения теплообменника

Производители предлагают два основных конструктивных решения:

• Водяная рубашка. Стенки топки двойные: холодная вода поступает снизу, нагревается между стенками и уходит в систему отопления сверху. Рубашка омывает большую часть поверхности камеры сгорания, что обеспечивает высокий КПД.
• Трубчатый теплообменник (змеевик). Внутри или в верхней части топочной камеры устанавливаются трубы, по которым циркулирует теплоноситель. Этот способ проще в изготовлении и подходит для адаптации некоторых моделей каминных и дровяных печей.

Как работает система: пошаговый процесс

Чтобы правильно подобрать и установить оборудование, важно понять принцип работы всей цепочки.

Этапы работы системы

1. Сгорание дров и нагрев теплообменника. В топке сжигается топливо — чаще всего дрова, реже пеллеты или уголь. Пламя и горячие газы сгорания нагревают стенки топки и теплообменник.
2. Передача тепла теплоносителю. Внутри рубашки или змеевика вода нагревается до 60–85 °C. В зависимости от режима работы и мощности топки температура теплоносителя может быть выше.
3. Циркуляция по контуру. Нагретая вода по трубам подачи поступает к радиаторам, конвекторам или трубам теплого пола. Циркуляция происходит:
• естественным образом (за счет разницы температур горячей и холодной воды при открытой системе),
• принудительно — с помощью циркуляционного насоса (при закрытой системе).
4. Отдача тепла в комнаты. Радиаторы и теплые полы передают тепло воздуху. Так можно эффективно отапливать несколько помещений, включая спальни, кухню, санузлы, мансарду.
5. Возврат теплоносителя. Остывшая вода по обратному трубопроводу возвращается в рубашку камина и снова нагревается. Цикл повторяется, пока в топке есть дрова.

Преимущества и недостатки

Перед тем как сделать выбор, стоит честно рассмотреть и плюсы, и минусы такого отопительного решения.

Плюсы водяного камина

• Эффективное отопление всего дома. Один камин позволяет обогреть большой загородный дом, включая второй этаж и удаленные комнаты, — при правильном расчете мощности контура.
• Высокая эффективность. По сравнению с открытым очагом КПД значительно выше: тепло не теряется в дымоход, а максимально используется для нагрева теплоносителя.
• Возможность нагрева горячей воды. При подключении к бойлеру косвенного нагрева камин обеспечивает горячей водой весь дом, что особенно актуально для загородных домов и дач без газа.
• Экономия на топливе. Дрова — один из самых доступных видов топлива в России. При совместном использовании с газовым или электрическим котлом камин заметно снижает расход дорогостоящей энергии.
• Атмосфера и дизайн. Живой огонь, красивый портал, облицовка из камня или плитки создают тот самый уют, который не способны дать ни электрокамины, ни паровые радиаторы, ни буржуйки.

Минусы и важные ограничения

• Нельзя топить без воды. Это главное и категорическое правило безопасности: пустая рубашка или отсутствие теплоносителя приведут к перегреву металла и выходу оборудования из строя.
• Энергозависимость. В закрытой системе с принудительной циркуляцией насос требует электричества. При отключении света без резервного питания теплоноситель может перегреться и закипеть.
• Ручное управление. В отличие от газовых или электрических котлов, камин требует постоянного участия: нужно заготавливать и подкидывать дрова, контролировать процесс горения, регулярно чистить золу и дымоходы.
• Сложность и стоимость монтажа. Полный комплект — трубы, радиаторы, насосы, расширительный бак, группа безопасности, дымоходы, вентиляционные элементы — требует грамотного проекта и работы специалистов. Цены на монтаж «под ключ» заметно выше, чем на установку обычного камина.

Камин как основной источник отопления: когда это работает

Вопрос о том, можно ли использовать водяной камин в качестве основного отопления, не имеет однозначного ответа — всё зависит от условий эксплуатации.

Дача и загородный дом с периодическим проживанием

Для дач, бань, саун и небольших загородных домов камин с водяным контуром часто является самым оптимальным вариантом, особенно там, где нет газовых коммуникаций. Преимущества в таких условиях:

• быстрый нагрев помещений после приезда;
• доступное топливо (дрова, брикеты);
• простая схема системы отопления;
• возможность залить антифриз для защиты от замерзания при длительном отсутствии хозяев.

Дом для постоянного проживания

Для круглогодичного обогрева жилого дома камин лучше использовать в паре с основным котлом. Наиболее распространенная схема:

• Камин активно работает вечером, обеспечивая основное тепло и накапливая его в буферной емкости (теплоаккумуляторе).
• Котел (газовый или электрический) автоматически поддерживает температуру ночью и в отсутствие хозяев.

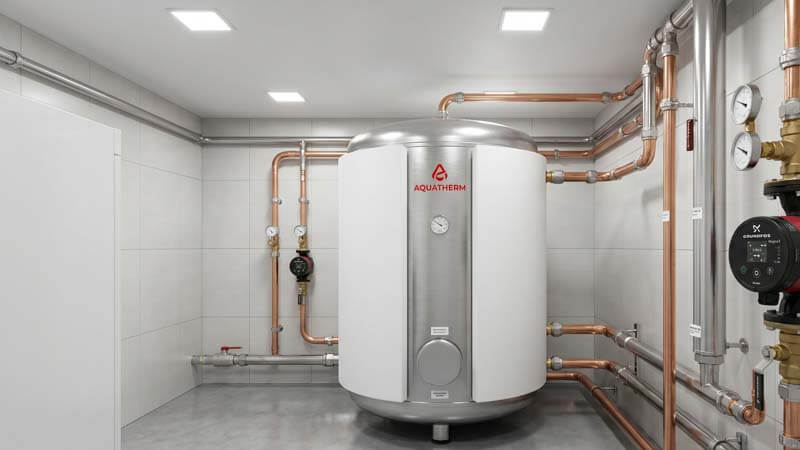

Буферная емкость — это специальный бак-аккумулятор, который накапливает излишки тепла, пока камин интенсивно топится, и постепенно отдает их в систему уже после того, как дрова прогорели. Без такого бака система работает неэффективно: камин либо перегревает помещения, либо быстро остывает.

Что потребуется для монтажа: список оборудования

Чтобы заранее понимать полную стоимость проекта, важно знать, какие элементы входят в систему помимо самой топки.

Основное дополнительное оборудование:

• Циркуляционный насос — обеспечивает принудительную подачу теплоносителя по контуру.
• Расширительный бак — компенсирует тепловое расширение воды внутри закрытой системы.
• Группа безопасности — включает предохранительный клапан, манометр и воздухоотводчик; защищает систему от аварийного давления.
• Трубы — стальные, медные или полимерные в зависимости от проекта и требований к температурному режиму.
• Радиаторы, конвекторы или трубы теплого пола — конечные устройства, через которые тепло передается в помещения.
• Бойлер косвенного нагрева — при необходимости обеспечивает горячую воду для бытовых нужд.
• Буферная емкость — теплоаккумулятор, особенно нужен при использовании камина в качестве основного или автономного отопления.
• Запорная и регулирующая арматура — краны, термоголовки, балансировочные клапаны.
• Дымоход и вентиляционные каналы — дымоходы должны соответствовать требованиям производителя топки по диаметру, высоте и материалу.

Схемы подключения к системе отопления

Открытая система

• Расширительный бак устанавливается в верхней точке (на чердаке или в высокой части котельной).
• Циркуляция теплоносителя может быть естественной — без насоса.
• Система менее чувствительна к отключению электричества.
• Открытый бак требует периодического контроля уровня воды и защиты от замерзания при отрицательных температурах.

Закрытая система

• Используется мембранный расширительный бак и принудительная циркуляция с помощью насоса.
• Позволяет точнее регулировать температуру и давление, хорошо подходит для современных радиаторов и теплых полов.
• Требует обязательной группы безопасности и ИБП для насоса на случай отключения света.
• Наиболее распространена в новых загородных домах благодаря компактности и надежности.

Как правильно выбрать каминную топку с теплообменником

Материал топки

Расчет мощности

Основное правило: 1 кВт на 10 м² хорошо утепленного помещения. Важно обратить внимание, что производители указывают в технических характеристиках две мощности:

• Общую тепловую мощность топки — всё тепло, выделяемое в процессе горения.
• Мощность водяного контура — только та часть, которая передается теплоносителю.

Для подбора системы отопления нужно ориентироваться именно на мощность контура. Она должна покрывать суммарную нагрузку всех радиаторов в доме. Например, для дома площадью 150 м² потребуется контур мощностью не менее 12–15 кВт.

Форм-фактор и дополнительные функции

Современные каминные топки отличаются большим разнообразием:

• прямые и угловые варианты — для разных планировок и размеров помещений;

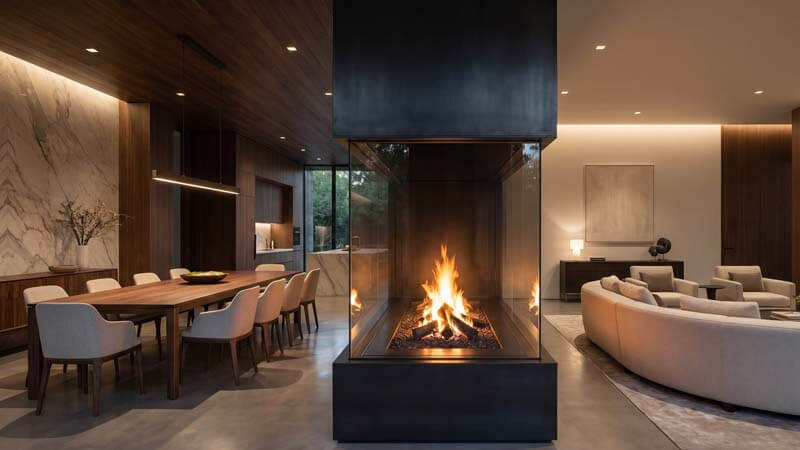

• двухсторонние модели — когда нужно создать пространство-разделитель между комнатами;
• топки с варочной плитой — позволяют готовить еду на дровах;
• модели с грилями и барбекю-зоной — для открытых пространств, веранд, зон отдыха;
• панорамные стекла — максимально открывают вид на огонь и украшают интерьер.

Частые вопросы

Можно ли топить камин при отключении электричества?
Если система закрытая с принудительной циркуляцией — без ИБП для насоса это опасно: теплоноситель начинает закипать. Решение: установить ИБП или изначально проектировать открытую систему с возможностью естественной циркуляции.

Что делать с камином летом?
В жаркое время топить камин с подключенными радиаторами некомфортно — батареи будут горячими. Правильное решение: летом направлять контур только на бойлер для нагрева горячей воды, предусмотрев отдельные запорные краны на каждом контуре заранее.

Можно ли использовать антифриз?
Да. Для дач и домов с периодическим проживанием антифриз является стандартным и правильным решением — он защищает трубы, радиаторы и теплообменник от замерзания при длительном простое системы зимой. Важно: использовать только специальные теплоносители, совместимые с материалами системы.

Нужен ли фундамент под камин?
Это зависит от веса конструкции. Чугунные топки в сборе с порталом из камня или кирпича — тяжелые изделия, для которых в большинстве случаев требуется отдельный фундамент. Стальные модели с легкой облицовкой часто допускают установку на усиленный деревянный или бетонный пол.

Камин с водяным контуром — это наиболее удачный компромисс между уютом живого огня и практичностью полноценного отопительного котла. Чтобы система работала эффективно и долго, важно доверить расчет и монтаж опытным специалистам и не экономить на ключевых элементах безопасности с самого начала.
